Что такое камера статического давления?

Устройство выполняет функцию буферного узла между магистральным воздуховодом и воздухораспределителем (диффузором или решеткой), обеспечивая выравнивание эпюры скоростей и стабилизацию потока перед его подачей в обслуживаемую зону.

Конструктивные особенности

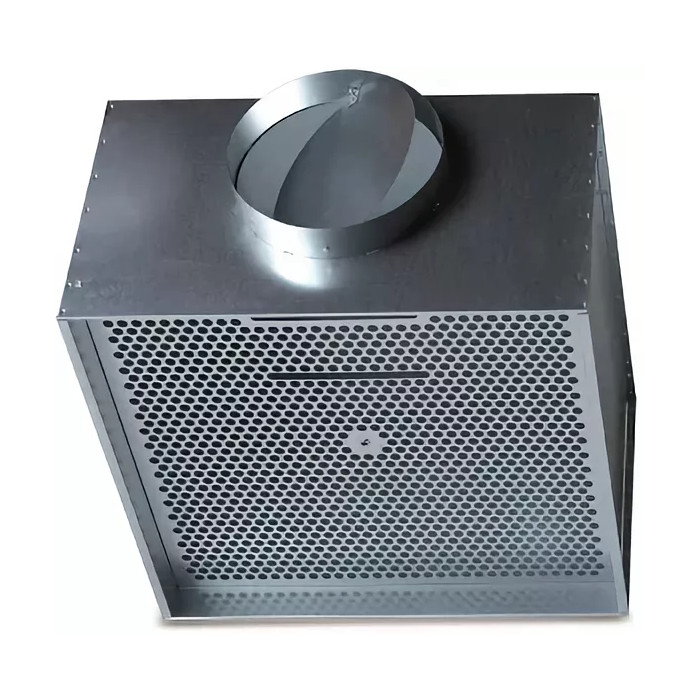

Типовая конструкция КСД (пленум-бокса) выполняется в виде герметичного прямоугольного корпуса из оцинкованной листовой стали, что гарантирует механическую прочность и коррозионную стойкость.

В зависимости от проектных требований устройство оснащается:

• Рассеивателями и направляющими лопатками: для предотвращения застойных зон.
• Внутренним звукопоглотителем: слоем волокнистого или вспененного материала (обычно 25 мм), превращающим камеру в элемент шумоглушения.
• Регулирующей арматурой: встроенными дроссель-клапанами для балансировки системы.
• Монтажными патрубками: с возможностью торцевого или бокового присоединения к сети.

Принцип функционирования

Работа камеры базируется на эффекте резкого расширения сечения. При переходе воздуха из узкого канала воздуховода в значительный объем камеры скорость потока многократно падает. В этот момент кинетическая энергия движения преобразуется в потенциальную энергию давления.

Внутри камеры статическое давление распределяется равномерно по всему объему. Это позволяет воздуху выходить через распределительную решетку с одинаковой скоростью по всей её площади, исключая «прострелы» потока и минимизируя турбулентные завихрения, которые являются основным источником шума.

Технические преимущества применения КСД

Интеграция камер статического давления в проект позволяет решить ряд эксплуатационных задач:

• Акустический контроль: Эффективное гашение аэродинамических шумов, генерируемых вентиляционной установкой и фасонными частями.
• Точная балансировка: Возможность индивидуальной настройки расхода воздуха для каждой точки за счет заслонок с ручным или электроприводом.
• Монтажная гибкость: Использование гибких или жестких подводок к патрубкам КСД упрощает обход инженерных препятствий в запотолочном пространстве.
• Равномерность воздухораспределения: Обеспечение проектных параметров подвижности воздуха в рабочей зоне, что критично для комфортного микроклимата.

Рекомендации по монтажу и эксплуатации

Для корректной работы системы при установке КСД следует учитывать:

• Метод фиксации: Крепление к перекрытию осуществляется с помощью шпилек или тросовых подвесов через штатные отверстия в корпусе.
• Герметичность: Сопряжение патрубков с воздуховодами должно выполняться с применением герметиков или уплотнительных лент для исключения паразитных утечек.
• Сервисный доступ: При скрытом монтаже за несъемными потолками необходимо предусматривать ревизионные люки для обслуживания регулирующих заслонок и очистки внутренней полости камеры.

Важно: Крепежные элементы (шпильки, анкеры) часто не входят в базовый комплект поставки — этот момент стоит уточнить у производителя заранее, чтобы не превращать день монтажа в квест по строительным магазинам.
