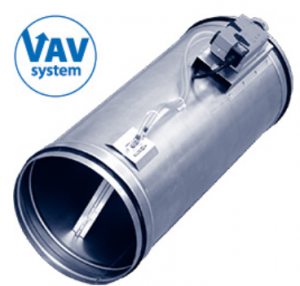

КПРК-Ш 125BЛ1
Дополнительные скидки обсуждаются индивидуально.
В конструкцию регулятора входят: воздушный клапан, приемник давления (зонд), электропривод с контроллером, датчик давления.
Существует несколько режимов работы регулятора, в зависимости от настройки и схемы подключения. Уставки расхода воздуха в м3/час задаются при программировании на заводе-изготовителе. При необходимости, уставки могут быть изменены с помощью смартфона (с поддержкой NFC), программатора, компьютера или системой диспетчеризации по протоколу MP-bus, Modbus, LonWorks или KNX.
Регуляторы КПРК-Ш выпускаются в четырех исполнениях:
- КПРК-Ш…B1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой MP-bus и NFC;
- КПРК-Ш…BМ1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой Modbus;
- КПРК-Ш…BЛ1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой LonWorks;
- КПРК-Ш…BK1 – регулятор в тепло-/звукоизолированном корпусе и шумоглушителем с поддержкой KNX.
Технические характеристики
Модель |
Расход воздуха*, м3/ч |
Тип привода |
Размеры, мм |
Вес, кг |
||||
Оптимальный** |
Допустимый |
ØD |
ØD1 |
A |
В |
|||
КПРК-Ш 125B1 (ВМ1, ВЛ1, ВК1) |
85...260 |
85...520 |
LMV-D3*** |
123 |
225 |
85 |
1150 |
7,9 |
* Расход воздуха приведен для плотности воздуха ρ = 1,2 кг/м3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: C = √(ρ/1,2).
** Указанные значения являются стандартными заводскими настройками, если при заказе не оговорены иные.
*** Информацию о типах применяемых электроприводов и их характеристики смотри в таблице "Характеристики электроприводов"Характеристики электроприводов
Модель регулятора |
КПРК-Ш...В1 |
КПРК-Ш...ВМ1 |
КПРК-Ш...ВЛ1 |
КПРК-Ш...ВК1 |
||||
Тип привода |
LMV-D3-MP |
NMV-D3-MP |
LMV-D3-MOD |
NMV-D3-MOD |
LMV-D3-LON |
NMV-D3-LON |
LMV-D3-KNX |
NMV-D3-KNX |
Протокол передачи данных |
MP-Bus |
Modbus RTU (RS-485) |
LonWorks |
KNX |
||||
Сигнал управления |
0–10 В или 2–10 В |
0–10 В или 2–10 В |
0–10 В или 2–10 В |
0–10 В или 2–10 В |
||||
Напряжение |
24 В перем./24 В пост. |
24 В перем./24 В пост. |
24 В перем./24 В пост. |
24 В перем./24 В пост. |
||||
Потребляемая мощность, Вт |
2 |
3 |
2 |
3 |
2,5 |
3 |
2 |
3 |
Степень защиты |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
Перепад давления на измерительном зонде
Примечание: Расход воздуха приведен для плотности воздуха ρ = 1,2 кг/м3 (20°С, 50% отн. вл., 1013 мбар). Для других условий значения необходимо скорректировать: C = √(ρ/1,2).
Рекомендации по монтажу
Регуляторы переменного расхода воздуха КПРК обеспечивают точное регулирование во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами.Регуляторы должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках.
Схемы подключения КПРК…В1
В системах с переменным расходом воздуха уставки расхода можно задать несколькими способами:
- с помощью внешних контактов – полностью закрыт, уставка Vмин, уставка Vмакс, полностью открыт;
- с помощью внешнего аналогового сигнала – плавное регулирование уставки от Vмин до Vмакс;
- с помощью системы диспетчеризации.
