Узел обвязки ВДЛ-300Т-82-12М

-----Узел обвязки ВДЛ-300Т-82-12М

Узлы обвязки ВДЛ-300Т-82-12М используются в тепловом оборудовании для поддержания нужной температуры в системах вентиляции и кондиционирования.

Подробнее

75 439 руб./шт

Нашли дешевле?

- +

Задать вопрос

Заказать товар

Цены розничные c НДС!
Дополнительные скидки обсуждаются индивидуально.

Описание
Задать вопрос

Описание

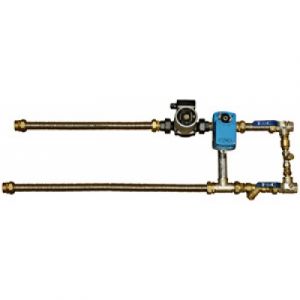

Узел обвязки для водяных теплообменников ВДЛ-300Т-82-12М

Узлы обвязки ВДЛ-300Т-82-12М с размерами 1080x240 мм и трехпозиционным сигналом управления используются для поддержания нужного температурного режима в системах вентиляции и кондиционирования при помощи регулирования температуры теплоносителя в теплообменниках.

Обвязки ВДЛ состоят из циркуляционного насоса, водяного фильтра, балансировочного и регулирующего вентилей, обратного клапана, запорных кранов и гибкой подводки. Трехходовый регулирующий вентиль Polar Bear с трехпозиционным сигналом контролирует подачу теплоносителя для нагрева воздуха в теплообменнике.

Подключение узла к теплообменнику производится при помощи гибкой подводки. Расстояние между узлом и теплообменником должно быть минимальным.

Схема

Технические характеристики

Тип узла	Насос	Вентиль	Привод	А, мм	В, мм	Ød
Трехпозиционный сигнал управления
ВДЛ-300T-52-1,0	UPSO 25-55	3DS 15-1,0	ADT04	1070	220	G 3/4”
ВДЛ-300T-52-1,6	UPSO 25-55	3DS 15-1,6	ADT04	1070	220	G 3/4”
ВДЛ-300T-52-2,5	UPSO 25-55	3DS 15-2,5	ADT04	1070	220	G 3/4”
ВДЛ-300T-52-4,0	UPSO 25-55	3DS 20-4,0	ADT04	1070	220	G 3/4”
ВДЛ-300T-52-6,3	UPSO 25-55	3DS 20-6,3	ADT04	1070	220	G 1”
ВДЛ-300T-82-6,3	UPS 25-80	3DS 20-6,3	ADT04	1080	240	G 1”
ВДЛ-300T-82-8,0	UPS 25-80	3DS 25-8,0	ADT04	1080	240	G 1”
ВДЛ-300T-82-12	UPS 25-80	3DS 25-12	ADT04	1080	240	G 1”
ВДЛ-300T-83-12	UPS 32-80	3DS 25-12	ADT04	1160	250	G 1 1/4”
ВДЛ-300T-83-15	UPS 32-80	3DS 32-15	ADT04	1160	250	G 1 1/4”
