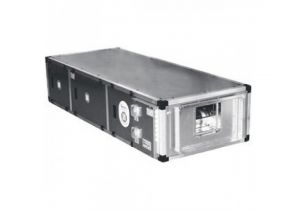

Арктос Приточная установка 307В2 ЕС1

Приточная установка модели Компакт 307В2 ЕС1, выпускаемая компанией Арктос Арктика, ценится потребителями за следующие качества:

1. усовершенствованная, продуманная конструкция;
2. разнообразие размеров и возможность оптимального выбора для решения конкретных задач;
3. широкая сфера применения (подходит для зданий самых разных типов и назначения);
4. эффективность и надежность;
5. долгий срок службы.

Конструкция установок:

• корпус имеет компактные размеры, покрыт звукоизолирующим 25-миллиметровым слоем звукоизолирующего материала; калорифер водяного или электрического типа;
• вентилятор, оснащенный электродвигателем с короткозамкнутым ротором;
• датчик давления, по нему определяется загрязненность очищающего фильтра.

Управление

Осуществляется модульным устройством, с помощью которого решаются такие задачи:
поддерживается требуемая температура воздуха;
регулируется скорость вентилятора;
контролируется работа электронагревателя, заслонок и регулирующего клапана;

Защита и безопасность

Моторы вентилятора и насоса защищены от перегрева и коротких замыканий, водяной калорифер - от заморозки.
Режим “Авария”, в который переходит оборудование при возникновении проблем. Контроль за функционированием двигателя. Эффективная, многофункциональная система сигнализации.

Монтаж

Допускается в любой позиции. Только надо иметь в виду: если калорифер водяной, то при монтаже надо обеспечить свободный отвод воздушной массы из нагревательного прибора.

Об аксессуарах

Выпускается целый ряд устройств и приспособлений, использование которых повышает эффективность работы оборудования и управления им. Это, например, помимо упомянутых управляющих модулей и клапанов, наружные пульты,
глушители шума;
агрегаты для распределения воздуха.
Установка рассчитана на напряжение 230 вольт, 1 фаза. Мощность нагревателя - 31,3 кВт, вентилятора - 0,5 кВт. Вес - 81 кг.

Технические характеристики установок

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
		нагревателя, кВт	вентилятора, кВт
Компакт 3127	400/3	27,0	1,5	122
Компакт 3132	400/3	32,0	1,5	122
Компакт 3145	400/3	45,0	1,5	126
Компакт 31В2М	400/3	43,5*	1,1	105
Компакт 31В3М	400/3	64,5*	1,1	107
Компакт 31В4М	400/3	80,9*	1,1	109
Компакт 307В2 EC1	230/1	31,3*	0,5	81
Компакт 307В3 EC1	230/1	46,3*	0,5	83
Компакт 307В4 EC1	230/1	57,7*	0,5	85

* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.

Схема установок

Номер кривой на графике	6	5	4	3	2	1
Сигнал управления,В	10	9	8	7	6	5

Размеры, мм
Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 3127	425	730	1640	500	300	–	–	794	–	–
Компакт 3132	425	730	1640	500	300	–	–	794	–	–
Компакт 3145	425	730	1640	500	300	–	–	794	–	–
Компакт 31В2М	410	730	1440	500	300	570	33	900	260	3/4"
Компакт 31В3М	410	730	1440	500	300	570	43	900	260	3/4"
Компакт 31В4М	410	730	1440	500	300	570	65	900	260	3/4"
Компакт 307В2 EC1	425	730	1145	500	300	515	33	900	260	3/4"
Компакт 307В3 EC1	425	730	1145	500	300	515	43	900	260	3/4"
Компакт 307В4 EC1	425	730	1145	500	300	505	65	900	260	3/4"

** Трубная резьба.
