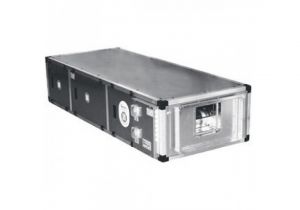

Приточная установка Компакт 417В2 ЕС3

Приточная установка модели Компакт 417В2 ЕС3 выпускаемая компанией Арктос Арктика, ценится потребителями за следующие качества:

• усовершенствованная, продуманная конструкция;
• разнообразие размеров и возможность оптимального выбора для решения конкретных задач;
• широкая сфера применения (подходит для зданий самых разных типов и назначения);
• эффективность и надежность;
• долгий срок службы.

Конструкция установок:

• корпус имеет компактные размеры, покрыт звукоизолирующим 25-миллиметровым слоем звукоизолирующего материала;
• калорифер водяного или электрического типа;
• вентилятор, оснащенный электродвигателем с короткозамкнутым ротором;
• датчик давления, по нему определяется загрязненность очищающего фильтра.

Управление

Осуществляется модульным устройством, с помощью которого решаются такие задачи:
поддерживается требуемая температура воздуха;
регулируется скорость вентилятора;
контролируется работа электронагревателя, заслонок и регулирующего клапана;

Защита и безопасность

Моторы вентилятора и насоса защищены от перегрева и коротких замыканий, водяной калорифер - от заморозки.
Режим “Авария”, в который переходит оборудование при возникновении проблем. Контроль за функционированием двигателя. Эффективная, многофункциональная система сигнализации.

Монтаж

Допускается в любой позиции. Только надо иметь в виду: если калорифер водяной, то при монтаже надо обеспечить свободный отвод воздушной массы из нагревательного прибора.

Об аксессуарах

Выпускается целый ряд устройств и приспособлений, использование которых повышает эффективность работы оборудования и управления им. Это, например, помимо упомянутых управляющих модулей и клапанов, наружные пульты, глушители шума; агрегаты для распределения воздуха.
Установка рассчитана на напряжение 400 вольт, 3 фазы. Мощность нагревателя - 57,5 кВт, вентилятора - 2,20 кВт. Вес -109 кг.

Технические характеристики установок

Модель	Напряжение, В/Ф	Мощность нагревателя*, кВт	Мощность вентилятора, кВт	Вес, кг
Компакт 41В2	400/3	57,5	1,50	130
Компакт 41В3	400/3	83,6	1,50	133
Компакт 41В4	400/3	103,0	1,50	136
Компакт 42В2	400/3	57,5	2,20	133
Компакт 42В3	400/3	83,6	2,20	136
Компакт 42В4	400/3	103,0	2,20	139
Компакт 412B2 EC1	230/1	57,5	1,35	109
Компакт 412B3 EC1	230/1	83,6	1,35	112
Компакт 412B4 EC1	230/1	103,0	1,35	115
Компакт 417B2 EC3	400/3	57,5	2,20	109
Компакт 417B3 EC3	400/3	83,6	2,20	112
Компакт 417B4 EC3	400/3	103,0	2,20	115

* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.

Номер кривой на графике	6	5	4	3	2	1
Сигнал управления,В	10	9	8	7	6	5
