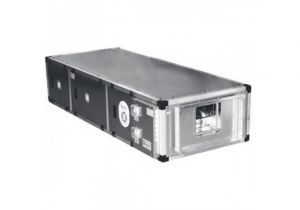

Приточная установка Компакт 510В2 ЕС1

Приточная установка модели Компакт 510В2 ЕС1, выпус-каемая компанией Арктос Арктика, ценится потребителями за следующие качества:

1. усовершенствованная, продуманная конструкция;
2. разнообразие размеров и возможность оптимального выбора для решения конкретных задач;
3. широкая сфера применения (подходит для зданий самых разных типов и назначения);
4. эффективность и надежность;
5. долгий срок службы.

Конструкция установок:

• корпус имеет компактные размеры, покрыт звукоизолирующим 25-миллиметровым слоем звукоизолирующего материала; калорифер водяного или электрического типа;
• вентилятор, оснащенный электродвигателем с короткозамкнутым ротором
• датчик давления, по нему определяется загрязненность очищающего фильтра.

Управление

Осуществляется модульным устройством, с помощью которого решаются такие задачи:

1. поддерживается требуемая температура воздуха;
2. регулируется скорость вентилятора;
3. контролируется работа электронагревателя, заслонок и регулирующего клапана.

Защита и безопасность

Моторы вентилятора и насоса защищены от перегрева и коротких замыканий, водяной калорифер - от заморозки.

Режим “Авария”, в который переходит оборудование при возникновении проблем. Контроль за функционированием двигателя. Эффективная, многофункциональная система сигнализации.

Монтаж

Допускается в любой позиции. Только надо иметь в виду: если калорифер водяной, то при монтаже надо обеспечить свободный отвод воздушной массы из нагревательного прибора.

Об аксессуарах

Выпускается целый ряд устройств и приспособлений, использование которых повышает эффективность работы оборудования и управления им. Это, например, помимо упомянутых управляющих модулей и клапанов, наружные пульты, глушители шума; агрегаты для распределения воздуха.

Установка рассчитана на напряжение 230 вольт, 1 фаза. Мощность нагревателя -78,4 кВт, вентилятора - 1,3 кВт. Вес - 131 кг.

Технические характеристики установок

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
		нагревателя*, кВт	вентилятора, кВт
Компакт 51В2	400/3	78,4	2,2	171
Компакт 51В3	400/3	114,7	2,2	173
Компакт 51В4	400/3	142,4	2,2	175
Компакт 52В2	400/3	78,4	2,2	171
Компакт 52В3	400/3	114,7	2,2	173
Компакт 52В4	400/3	142,4	2,2	175
Компакт 510В2 EC1	230/1	78,4	1,3	131
Компакт 510В3 EC1	230/1	114,7	1,3	134
Компакт 510В4 EC1	230/1	142,4	1,3	136
Компакт 516В2 EC3	400/3	78,4	2,5	131
Компакт 516В3 EC3	400/3	114,7	2,5	134
Компакт 516В4 EC3	400/3	142,4	2,5	136

* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.

Схема установок

Номер кривой на графике	5	4	3	2	1
Сигнал управления, В	10	9	8	7	6
